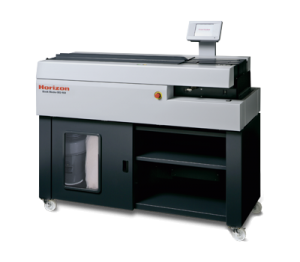

Установлена первая в Киеве термоклеевая машина начального уровня Horizon BQ-160PUR

В Киевской  компании Юнивест ПреПресс была установлена первая в Киеве термоклеевая машина начального уровня Horizon BQ-160PUR, позволяющая перейти на полиуретановый клей с наименьшими инвестициями. Малые габариты машины, ее оснащенность, позволяющая относить BQ-160PUR к классу профессиональных машин, идеально подходят для работы в цифровых типографиях и копировальных центрах. Horizon BQ-160PUR – это оптимальный выбор для выхода на рынок малотиражной продукции высокого качества.

Со слов Виталия Межерицкого, руководителя бизнес-направления цифровой и широкоформатной печати, внедрение технологии скрепления книжных блоков на полиуретановый клей обеспечит более прочное скрепление, так как прочность книги склеенной с помощью этой технологии в 5 раз выше, чем у традиционной технологии скрепления, а также достигается раскрываемость книги 180º, и даже при частом раскрывании книги страницы не выпадают. Эта технология позволит нам надежно скреплять тяжелые бумаги плотностью 200-300 г/м2, запечатанные цифровым способом материалы, материалы покрытые лаком, ламинированные листы, синтетические материалы, каталоги, предназначенные для длительного использования; фотокниги, что в свою очередь значительно расширит ассортимент выпускаемой нами продукции.
Обслуживание BQ-160PUR очень простое. Все операции отображаются на цветном сенсорном мониторе. Пользователь лишь выбирает тип скрепления (мягкая обложка или скрепление блока с окантовочной лентой), вкладывает блок, который фиксируется в транспортировочной каретке нажатием кнопки. После нажатия кнопки «Пуск» автоматически начинается процесс переплета. В случае необходимости для повышения шероховатости корешка может быть задействована торшонирующая система с функцией пневматического удаления отходов.

Наполнение резервуара полиуретановым клеем в BQ-160PUR осуществляется при помощи картриджной термосистемы. Используются картриджи емкостью 300 г. Переплетный процесс можно начинать сразу же, как только ванна заполнится. Все детали машины, которые контактируют с клеем, имеют специальное покрытие, препятствующее прилипанию PUR-вещества.

После окончания производства оставшийся на них слой клея затвердевает и на следующее утро его можно стянуть, как пленку. И клеевая ванна, и валики с ракельным ножом легко вынимаются из машины без использования инструментов. У оператора есть возможность регулировать

толщину клеевой пленки и варьировать длительность воздействия прижима на блок с обложкой

для создания оптимальной формы корешка.

Высокий уровень автоматизации делает возможной быструю переналадку. Как и в других современных машинах Horizon, в BQ-160 PUR задействована технология Touch&Work, упрощающая обслуживание машины и снижающая количество отходов.

Технические характеристики Horizon BQ-160PUR:

Формат блока, мм от 70х128 до 350х500
Формат обложки, мм от 70х256 до 350х1040
Толщина блока, мм 1 – 40
Плотность обложки, г/м2 80 – 300
Время разогрева, мин 25
Производительность, цикл./ч Макс. 180 циклов/час переплет с обложкой.

Макс. 120 циклов/час переплет на ленту.

Запуск: декабрь 2012 года.

——————————————————————————————————————–

Инсталляция первой в Украине автоматической фальцевальной машины Horizon AF-406А.

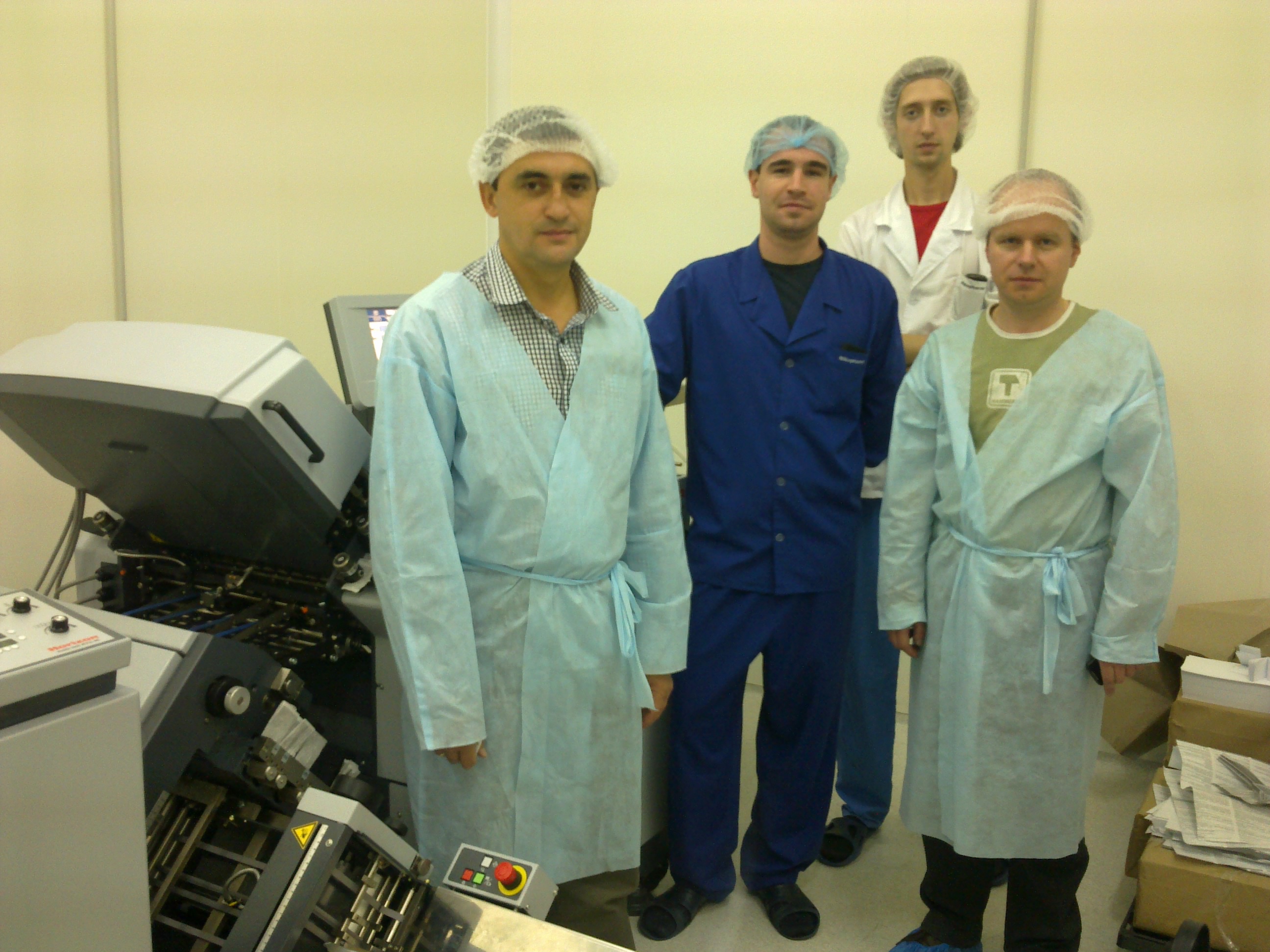

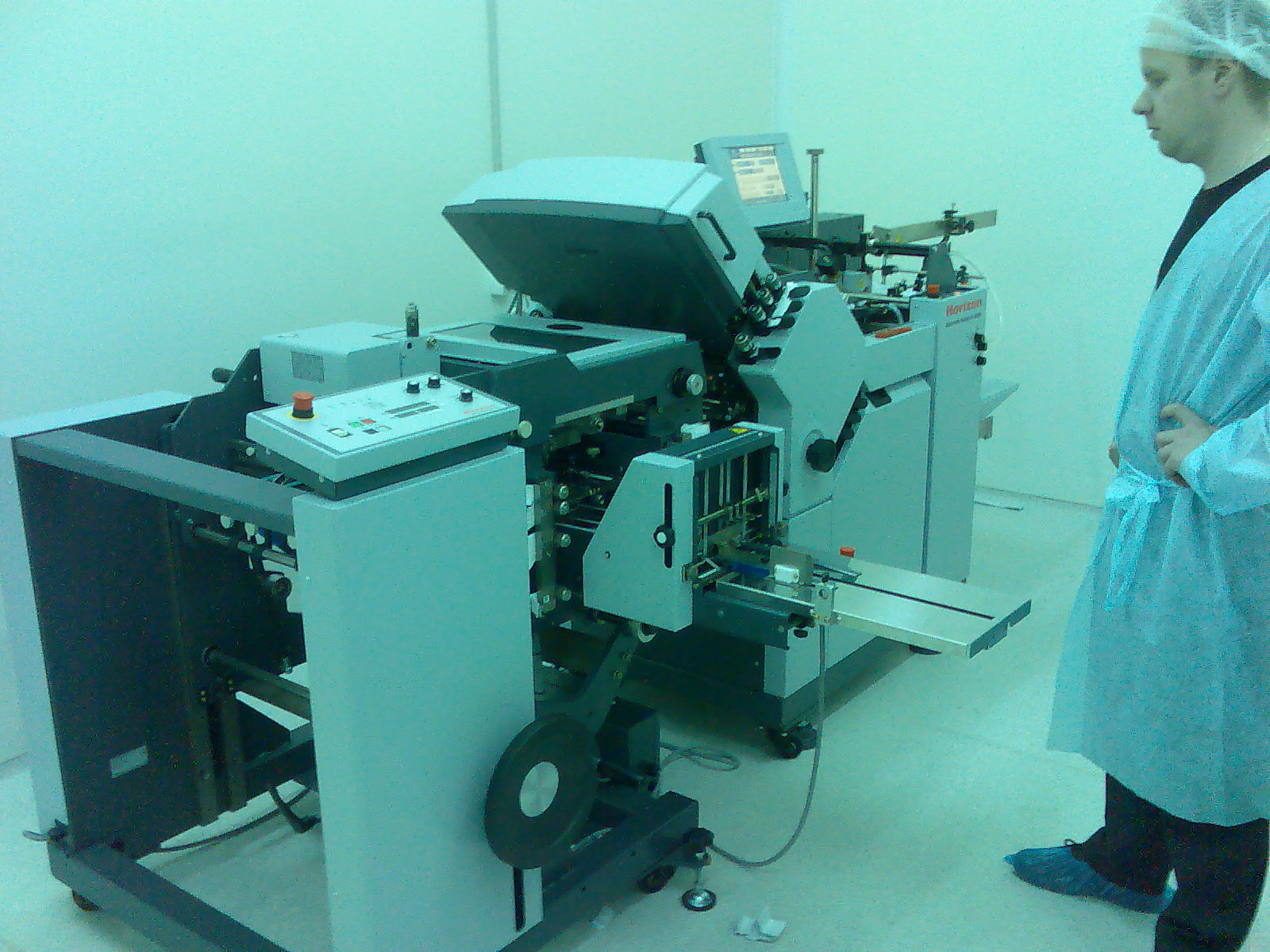

Автоматическая кассетная фальцевальная машина с программным управлением Horizon AF-406А была успешна установлена в фармацевтической компании ООО «НИКО» в г. Макеевка. Машина имеет следующую конфигурацию: Horizon AF-406А на 6 кассет, ножевую – кассетную станцию Horizon KTU – 40, которая имеет 1 нож для поперечного фальца, две кассеты для паралельных фальцев, а также модуль вертикального выклада, позволяющий укладывать ровно или со смещением, предварительно заданное количество сфальцованной продукции малого формата. Такая конфигурация оптимально подходит для малоформатной фальцовки, например для сегмента фармацевтики и малоформатных инструкций пользователя.

Технические характеристики Horizon AF-406А:

Максимальный формат листа 400х650 мм
Минимальный формат листа 50х100 мм
Тип самонаклада пневматический
Длина сгиба 20 – 350 мм
Максимальная высота стопы 500 мм
Скорость подающих ремней 50 до 180 м/мин
Производительность До 30 000 листов/час
Плотность бумаги 35 – 157 г/кв.м.

Технические характеристики Horizon KTU-40:

Входящий размер Поперечный фальц Maкс: W 400 x L 220 мм

Mин: W 90 x L 20 мм

Параллельный

фальц

Maкс: W 220 x L 200 мм

Mин: W 40 x L 70 мм

Размер укладки на модуле вертикального выклада Maкс: W 220 x L 150 мм

Mин: W 20 x L 22 мм

Толщина готовой аподукции Maкс: 4 мм
Скорость подающих ремней 30 до 180 м/мин (регулируется вручную)

——————————————————————————————————

В Одесской типографии Симекс-Принт завершена

инсталляция б/у линии Horizon в составе вакуумной листоподборки Vac-100a, швейно-фальцевального модуля SPF-10II, модуля фронтальной подрезки FC-10II и стеккера ST-20. Со слов директора типографии Симекс-Принт, Карвацкого Сергея Владимировича, они очень довольны оборудованием, ожидания их оправдались, оборудование в ухоженном состоянии и работает хорошо. Линия хорошо работает с разными видами бумаги, различной плотности. На данном оборудовании типография сможет изготавливать разного вида продукцию отличного качества.

Вакуумный листоподборный аппарат башенного типа Horizon VAC-100 на десять лотков, с возможностью образования рабочей линии из нескольких башен (максимум – 6).

Имеет электронную систему индикации ошибок (двойной лист, отсутствие листа, смятие листа).

Работает в автоматическом режиме с фальцевально-брошюровальным аппаратом SPF-200А/ SPF-20/ SPF-11/ SPF-10 и с  устройством фронтальной подрезки FC-200А/ FC-20/ FC-11/ FC-10.

Технические характеристики VAC-100:

Максимальный формат листа, мм                                                            350х500

Минимальный формат листа, мм                                                             148х148

Диапазон веса бумаги, г/м2                                                                      52 – 208

Максимальная производительность, экз./час                                          9 900

Высота стопы в лотке, мм                                                                         55

Запуск: август 2012 года.

—————————————————————————————————————————————————————–

Первая в Украине, новая модификация всемирно известной машины клеевого скрепления  Horizon BQ-270.

Автоматическая машина Horizon BQ-270V, была установлена в Киеве, в Свято-Покровском монастыре (Голосеевская Пустынь).

Теперь монастырь сможет производить книги отличного качества, с высокой производительностью.

Отличия модернизированного термобиндера Horizon BQ-270V от предыдущей модели:

1. В стандартную комплектацию термобиндера BQ-270V  входит измеритель толщины блока SI 270 (ранее был опцией), с помощью которого можно автоматически вносить данные и настраивать толщину книги. Для удобной работы измеритель толщины блока SI 270 встроен в стол перед кареткой. С его помощью можно измерять толщину книги в то время, как предыдущая книга все ещё находится в процессе склеивания. Также толщина книги перенастраивается намного быстрее, чем в других термобиндерах (которые измеряют толщину книги с помощью каретки), потому что они не могут начать перенастройку, пока книга находится в каретке.

2. Более быстрая скорость склеивания.

Скорость склеивания книг разнообразной толщины термобиндера  BQ-270V на 30% выше, чем скорость склеивания BQ-270C , благодаря усовершенствованию программного обеспечения. Например, изменения толщины книги следовательно с 2 мм до 10 мм; с 10 мм до 2 мм; с 2 мм до 10 мм и т. д.  При таких  изменениях производительность BQ-270V (с  измерителем толщины блока SI 270) составляет 360 книг/час, а   BQ-270C – 280 книг/час.

3. Новые защитные крышки.

Новые защитные крышки теперь имеют большие окна, что позволяет четко наблюдать за процессами склеивания и обжима. Внешний дизайн термобиндера   BQ-270V теперь похож на дизайн модели BQ-470.

Технические характеристики:

Формат блока, мм Мах 320х320
Міn 135×105
Толщина блока, мм 1-50
Формат обложки, мм Мах 660х320
Міn 230×135
Высота стопы самонаклада обложек, мм 70
Производительность, книг/час 360

—————————————————————————————————————————————————————–

Машина клеевого скрепления  BQ-160 PUR и автономный биговальный аппарат CRS-36 в Одессе

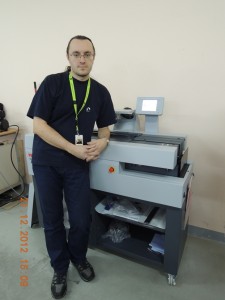

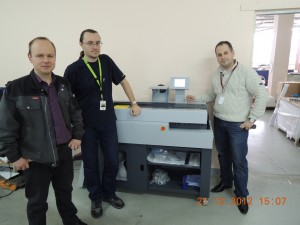

В Одесской национальной морской академии была установлена  машина клеевого скрепления  BQ-160 PUR и автономный биговальный аппарат CRS-36. Инсталляцию проводили немецкие и украинские специалисты компании Горизон. Теперь студенты морской академии будут читать только качественно слеенные книги.

Технические характеристики  BQ-160 PUR

Формат блока от 70х128 мм до 350х500 мм

Формат обложки от 70х256 мм до 350х1040 мм

Плотность обложки от 80 до 300 г/м2

Максимальная производительность до 180 цикл./ч (с обложкой) или до 160 цикл./ч (на ленту)

——————————————————————————————————————————————————————

BQ-270 в Донецке

В типографии «Каштан» установлен термобиндер BQ-270 (2007 год выпуска).

Технические характеристики

Мин. формат блока 148х105 мм

Макс. формат блока 320х320 мм

Плотность обложки от 90 до 300 г/м2

Максимальная производительность 500 цикл./ч

——————————————————————————————————————————————————————

Листоподборочная линия в «Арт-Принт» Киевской типографии продан комплекс в составе двух листоподборочных башен МС-80а и МС-80м, брошюровщика SPF-11 и обрезчика FC-11. ——————————————————————————————————————————————————————

SPF/ FC 20+Vac 100a в типографии Almor-Plus

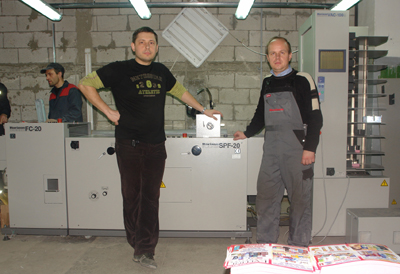

В рекламно-производственной компании Almor-Plus (Кишинев, Молдова) завершена инсталляция б/у линии Horizon в составе листоподборки Vac100a, брошюровочного аппарата SPF20 и cистемы передней обрезки FC20. На данном оборудовании типография планирует изготавливать рекламные брошюры и другую продукцию. Комплекс отличается простой наладкой и способностью сохранять в памяти машин настройки на 9 типов заказов.

Технические характеристики SPF/FC20:

Формат листа: от 120х180 мм до 350х500 мм

Скорость: более 4000 цикл./ч

Запуск: ноябрь 2010

———————————————————————————————————————————————————————- HT-70 и SL-40 в Huss

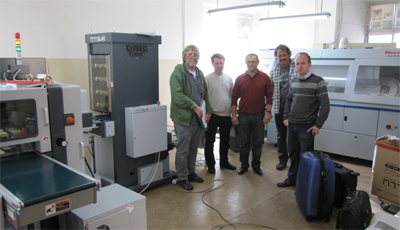

Установленные в киевской типографии трехножевой обрезчик НТ-70 и охлаждающий конвейер/накопитель SL-40 дополнили термобиндер BQ-470. В результате парк оборудования киевской типографии пополнился полноценной переплетной линией Horizon.

Технические характеристики НТ-70

Максимальный формат: 330 х 330 мм

Высота стопы до 50 мм Запуск: сентябрь 2010

—————————————————————————————————————————————————————–

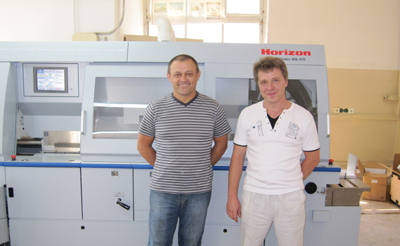

Термобиндер BQ-470 с модулем приклейки марли KG-470 в типографии Huss (Киев)

Технические характеристики BQ-470:

  • Мин. формат блока: 148х105 мм
  • Макс. формат блока: 320х320 мм
  • Толщина блока: 1-65 мм
  • Макс. скорость: 1350 цикл./ч

Технические характеристики KG-470: Ширина ленты марли: от 35 до 70 мм

Запуск: август 2010

——————————————————————————————————————————————————————— Foldmaster 400 в «Санспарель» (Киев) б/у фальцевальная машина 2007 г.в. Прежнее место эксплуатации – Германия. Технические характеристики Foldmaster 400 Комплектация: 4 кассеты Формат: от 90х120 до 350х650 мм Производительность: 30 тыс. листов/ч Запуск: середина апреля 2010.
